塑壳断路器 3P RMM1-63A~100A~200A~400A~630A~800A~1250A-1600A

价格	￥1880.00
评价	已有 0 条评价
人气	已有 457 人关注
数量	+- 库存532只

详细信息

品牌	RMSCSH	型号	RMM1-63L/3300 20A,RMM1-63L/3300 32A,RMM1-63L/3300 40A,RMM1-63L/3300 50A,RMM1-63L/3300 63A,RMM1-125L/3300 20A,RMM1-125L/3300 32A,RMM1-125L/3300 40A,RMM1-125L/3300 50A,RMM1-125L/3300 63A,RMM1-125L/3300 80A,RMM1-125L/3300 100A,RMM1-125L/3300 125A,RMM1-250L/3300 100A,RMM1-250L/3300 125A,RMM1-250L/3300 140A,RMM1-250L/3300 160A,RMM1-250L/3300 180A,RMM1-250L/3300 200A,RMM1-250L/3300 225A,RMM1-250L/3300 250A,RMM1-400L/3300 225A,RMM1-400L/3300 250A,RMM1-400L/3300 315A,RMM1-400L/3300 350A,RMM1-400L/3300 400A,RMM1-630L/3300 400A,RMM1-630L/3300 500A,RMM1-630L/3300 630A,RMM1-800L/3300 630A,RMM1-800L/3300 700A,RMM1-800L/3300 800A,RMM1-1250L/3300 800A,RMM1-1250L/3300 1000A,RMM1-1250L/3300 1250A,RMM1-1600/3300 1400A,RMM1-1600/3300 1500A,RMM1-1600/3300 1600A	壳架电流	上海龙凤1314800A,400A,63A,1250A,250A,630A,125A,1600A（A）
分断能力	20KA,80KA,50KA,65KA,35KA,25KA	极数	3P	额定电流	80A,700A,800A,400A,20A,32A,100A,50A,180A,350A,1000A,200A,160A,225A,63A,1250A,250A,500A,40A,630A,125A,140A,315A,1500A,1600A,1400A
脱扣器型号	/	安装方式	固定式	接线方式	板前接线

RMM1-125-

RMM1-250L-3300断路器-主图3
RMM1-400-4
RMM1-630-3300-
RMM1-800-3
RMM1-250L-3300断路器-详情1_09
RMM1-630-3300-9
RMM1-100-9

RMM1-250L-3300断路器-详情1_06

RMM1-100M-4300断路器-详情2_05

RMM1-100M-4300断路器-详情2_06

RMM1-100M-4300断路器-详情2_07

RMM1-100M-4300断路器-详情2_08

RMM1-100M-4300断路器-详情2_09

RMM1-100M-4300断路器-详情2_10

RMM1-100M-4300断路器-详情2_11

RMM1-100M-4300断路器-详情2_12

RMM1-400

91408331_44290776

59090946_17212659

72737706_61999607

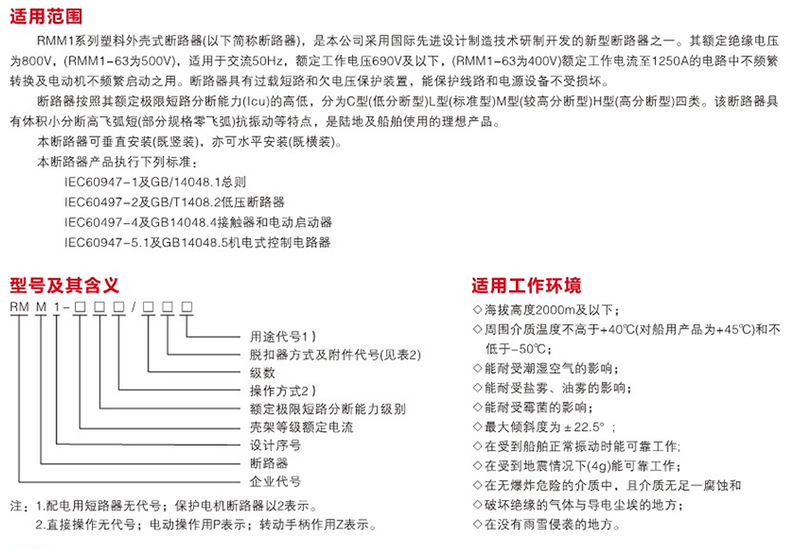

适用范围

RMM1系列塑料外壳式断路器(以下简称断路器)，是本公司采用国际先进设计制造技术研制开发的新型断路器之一。其额定绝缘电压为800V，(RMM1-63为500V)，适用于交流50Hz，额定工作电压690V及以下，(RMM1-63为400V)额定工作电流至1250A的电路中不频繁转换及电动机不频繁启动之用。断路器具有过载短路和欠电压保护装置，能保护线路和电源设备不受损坏。

上海龙凤1314断路器按照其额定极限短路分断能力(Icu)的高低，分为C型(低分断型)L型(标准型)M型(较高分断型)H型(高分断型)四类。该断路器具有体积小分断高飞弧短(部分规格零飞弧)抗振动等特点，是陆地及船舶使用的理想产品。

上海龙凤1314本断路器可垂直安装(既竖装)，亦可水平安装(既横装)。

本断路器产品执行下列标准：

上海龙凤1314IEC60947-1及GB/14048.1总则

IEC60497-2及GB/T1408.2低压断路器

上海龙凤1314IEC60497-4及GB14048.4接触器和电动启动器

IEC60947-5.1及GB14048.5机电式控制电路器

型号及其含义

注：1.配电用短路器无代号；保护电机断路器以2表示。

上海龙凤1314 2.直接操作无代号；电动操作用P表示；转动手柄作用Z表示。

适用工作环境

◇海拔高度2000m及以下；

◇周围介质温度不高于+40℃(对船用产品为+45℃)和不低于-50℃；

◇能耐受潮湿空气的影响；

◇能耐受盐雾、油雾的影响；

◇能耐受霉菌的影响；

上海龙凤1314◇最大倾斜度为±22.5°;

◇在受到船舶正常振动时能可靠工作;

◇在受到地震情况下(4g)能可靠工作；

◇在无爆炸危险的介质中，且介质无足一腐蚀和

◇破坏绝缘的气体与导电尘埃的地方；

◇在没有雨雪侵袭的地方。

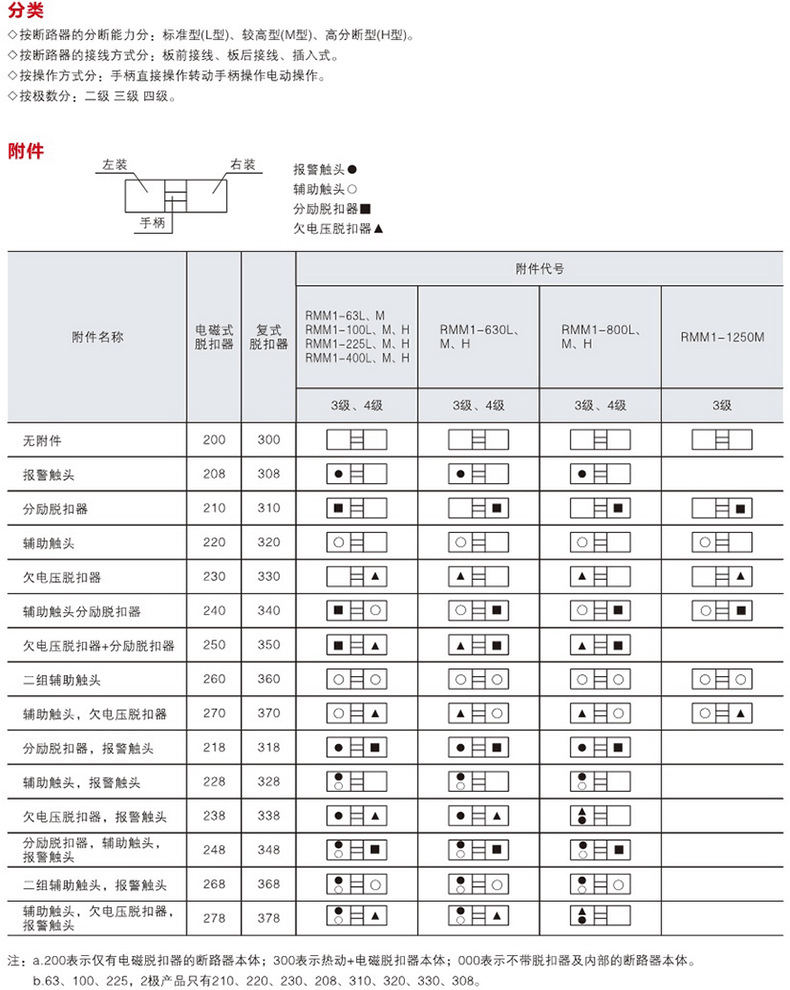

分类

◇按断路器的分断能力分：标准型(L型)、较高型(M型)、高分断型(H型)。

◇按断路器的接线方式分：板前接线、板后接线、插入式。

上海龙凤1314◇按操作方式分：手柄直接操作转动手柄操作电动操作。

◇按极数分：二级三级四级。

附件

上海龙凤1314注：a.200表示仅有电磁脱扣器的断路器本体；300表示热动+电磁脱扣器本体；000表示不带脱扣器及内部的断路器本体。

上海龙凤1314 b.63、100、225，2极产品只有210、220、230、208、310、320、330、308。

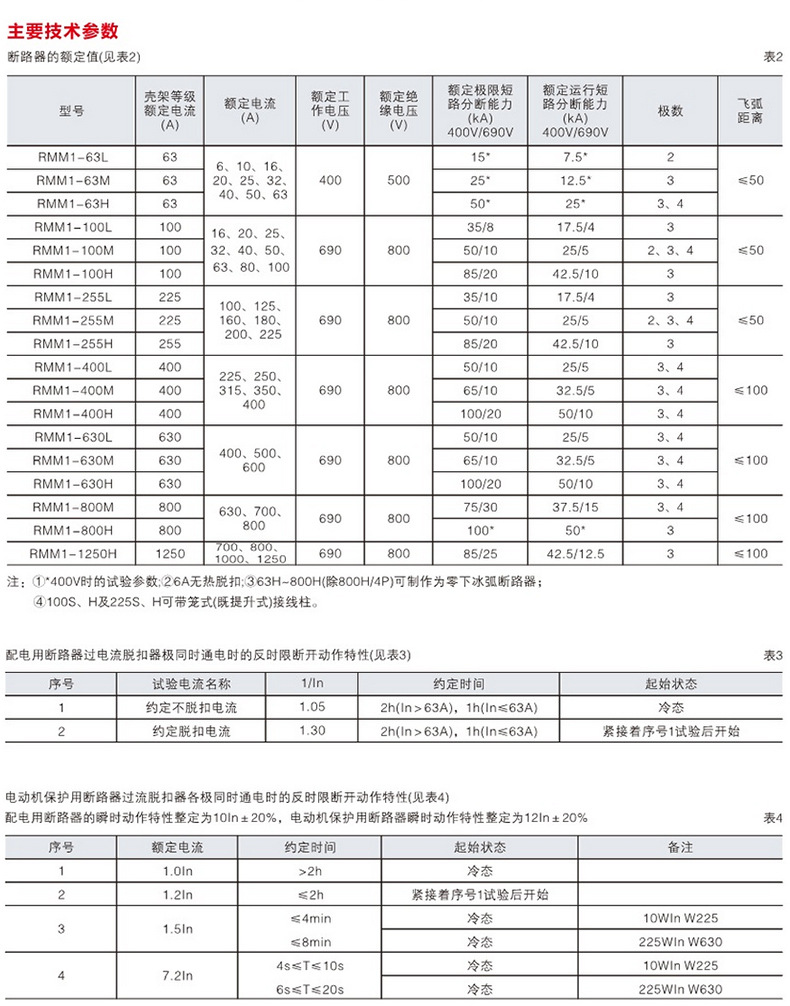

主要技术参数

上海龙凤1314断路器的额定值(见表2)

型号	壳架等级额定电流(A)	额定电流(A)	额定工作电压(V)	额定绝缘电压(V)	上海龙凤1314额定极限短路分断能力(kA) 400V/690V	额定运行短路分断能力(kA) 400V/690V	极数	飞弧距离
RMM1-63L	63	6、10、16、20、25、32、40、50、63	400	500	15*	7.5*	2	≤50
RMM1-63M	63				25*	12.5*	3
RMM1-63H	63				50*	25*	3、4
RMM1-100L	100	16、20、25、32、40、50、63、80、100	690	800	35/8	17.5/4	3	≤50
RMM1-100M	100				50/10	25/5	2、3、4
RMM1-100H	100				85/20	42.5/10	3
RMM1-255L	255	100、125、160、180、200、225	690	800	35/10	17.5/4	3	≤50
RMM1-255M	255				50/10	25/5	2、3、4
RMM1-255H	225				85/20	42.5/10	3
RMM1-400L	400	225、250、315、350、400	690	800	50/10	25/5	3、4	≤100
RMM1-400M	400				65/10	32.5/5	3、4
RMM1-400H	400				100/20	50/10	3、4
RMM1-630L	630	400、500、600	690	800	50/10	25/5	3、4	≤100
RMM1-630M	630				65/10	32.5/5	3、4
RMM1-630H	630				100/20	50/10	3、4
RMM1-800M	800	630、700、800	690	800	75/30	37.5/15	3、4	≤100
RMM1-800H	800	630、700、800	690	800	100*	50*	3	≤100
RMM1-1250H	1250	700、800、1000、1250	690	800	85/25	42.5/12.5	3	≤100

上海龙凤1314注：①*400V时的试验参数;②6A无热脱扣;③63H~800H(除800H/4P)可制作为零下冰弧断路器；

上海龙凤1314 ④100S、H及225S、H可带笼式(既提升式)接线柱。

上海龙凤1314配电用断路器过电流脱扣器极同时通电时的反时限断开动作特性(见表3)

序号	试验电流名称	1/ln	约定时间	起始状态
1	约定不脱扣电流	1.05	2h(ln＞63A)，1h(ln≤63A)	冷态
2	约定脱扣电流	1.30	2h(ln＞63A)，1h(ln≤63A)	紧接着序号1试验后开始

电动机保护用断路器过流脱扣器各极同时通电时的反时限断开动作特性(见表4)

上海龙凤1314配电用断路器的瞬时动作特性整定为10In±20%，电动机保护用断路器瞬时动作特性整定为12ln±20%

序号	额定电流	约定时间	起始状态	备注
1	1.0ln	＞2h	冷态	冷态
2	1.2ln	≤2h	紧接着序号1试验后开始
3	1.5ln	≤4min ≤8min	冷态	10Wln W225
3	1.5ln	≤4min ≤8min	冷态	225Wln W630
4	7.2ln	4s≤T≤10s 6s≤T≤20s	冷态	10Wln W225
4	7.2ln	4s≤T≤10s 6s≤T≤20s	冷态	225Wln W630

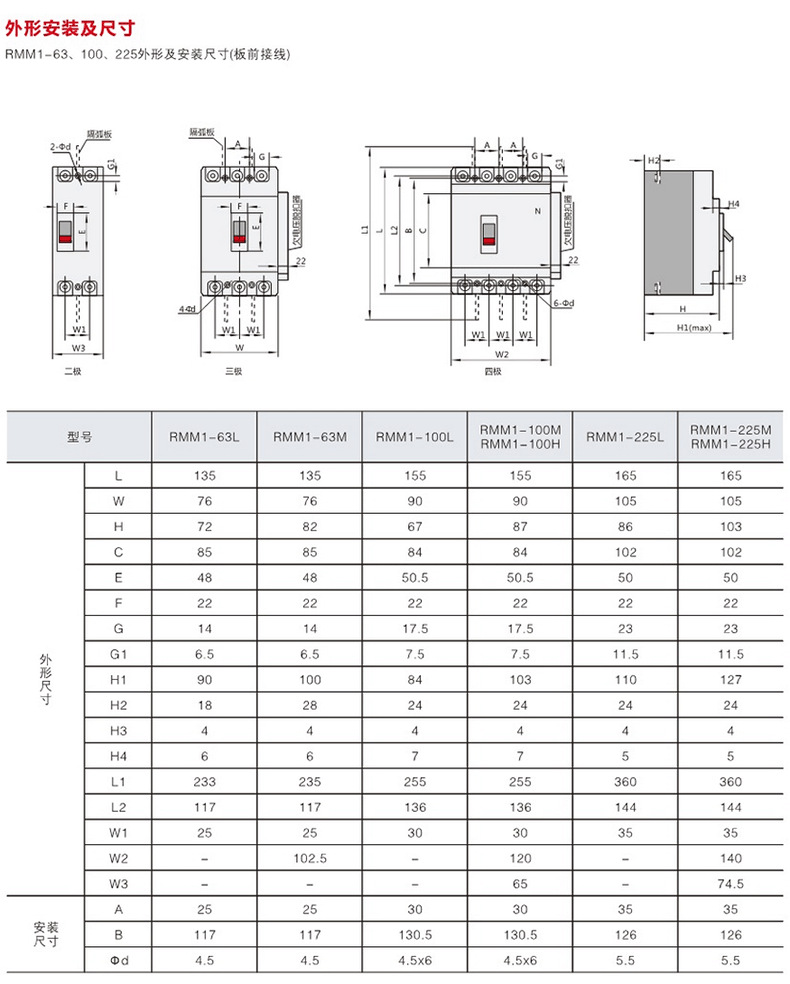

外形安装及尺寸

RMM1-63、100、225外形及安装尺寸(板前接线)

型号		RMM1-63L	RMM1-63M	RMM1-100L	RMM1-100M RMM1-100H	RMM1-225L	RMM1-225M RMM1-225H
外形尺寸	L	135	135	155	155	165	165
	W	76	76	90	90	105	105
	H	72	82	67	87	86	103
	C	85	85	84	84	102	102
	E	48	48	50.5	50.5	50	50
	F	22	22	22	22	22	22
	G	14	14	17.5	17.5	23	23
	G1	6.5	6.5	7.5	7.5	11.5	11.5
	H1	90	100	84	103	110	127
	H2	18	28	24	24	24	24
	H3	4	4	4	4	4	4
	H4	6	6	7	7	5	5
	L1	233	235	255	255	360	350
	L2	117	117	136	136	144	144
	W1	25	25	30	30	35	35
	W2	-	102.5	-	120	-	140
	W3	-	-	-	65	-	74.5
安装尺寸	A	25	25	30	30	35	35
	B	117	117	130.5	130.5	126	126
	Φd	4.5	4.5	4.5 x 6	4.5 x 6	5.5	5.5

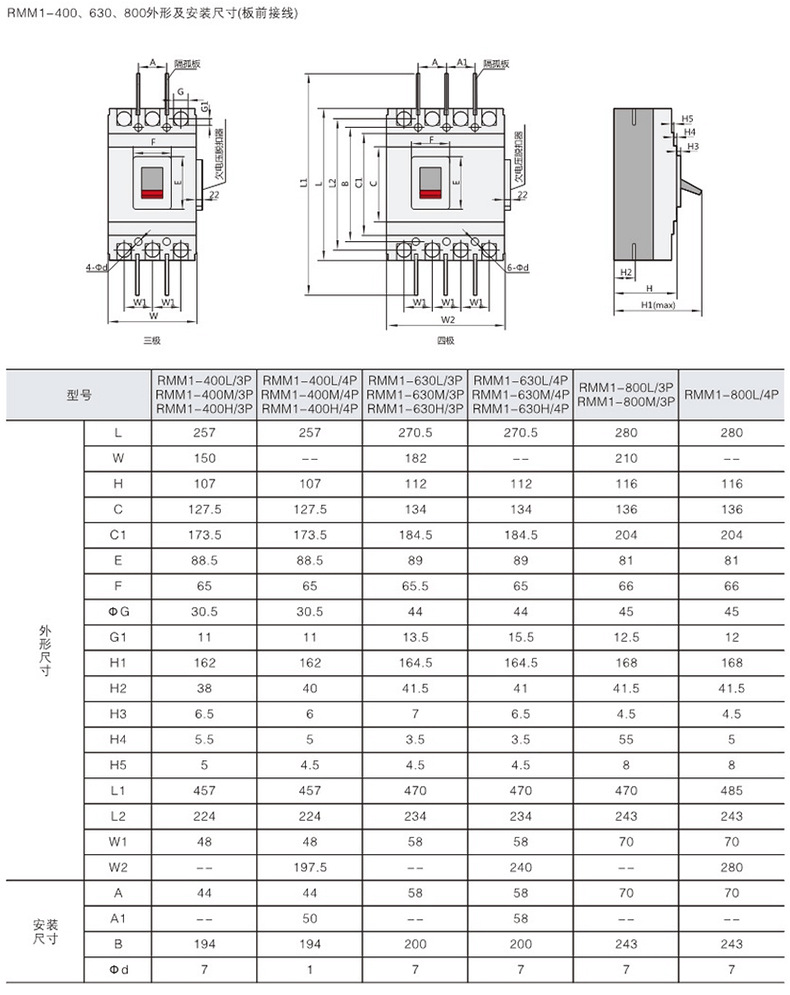

RMM1-400、630、800外形及安装尺寸(板前接线)

型号		上海龙凤1314RMM1-400L/3P RMM1-400M/3P 上海龙凤1314RMM1-400H/3P	RMM1-400L/4P 上海龙凤1314RMM1-400M/4P RMM1-400H/4P	RMM1-630L/3P RMM1-630M/3P RMM1-630H/3P	上海龙凤1314RMM1-630L/4P 上海龙凤1314RMM1-630M/4P RMM1-630H/4P	上海龙凤1314RMM1-800L/3P RMM1-800M/3P	上海龙凤1314RMM1-800L/4P
外形尺寸	L	257	257	270.5	270.5	280	280
	W	150	--	182	--	210	--
	H	107	107	112	112	116	116
	C	127.5	127.5	134	134	136	136
	C1	173.5	173.5	184.5	184.5	204	204
	E	88.5	88.5	89	89	81	81
	F	65	65	665.5	65	66	66
	ΦG	30.5	30.5	44	44	45	45
	G1	11	11	13.5	45.5	12.5	12
	H1	1662	162	164.5	164.5	168	168
	H2	38	40	41.5	41	41.5	41.5
	H3	6.5	6	7	6.5	4.5	4.5
	H4	5.5	5	3.5	3.5	55	5
	H5	5	4.5	4.5	4.5	8	8
	L1	457	457	470	470	470	485
	L2	224	224	234	234	243	243
	W1	48	48	58	58	70	70
	W2	--	197.5	--	240	--	280
安装尺寸	A	44	44	58	58	70	70
	A1	--	50	--	58	--	--
	B	194	194	200	200	243	243
	Φd	7	1	7	7	7	7
