上海龙凤1314 > 商城 > 现货供应按钮开关,厂家直销黑色按钮自锁开关,高寿命电器玩具开关
商城

现货供应按钮开关,厂家直销黑色按钮自锁开关,高寿命电器玩具开关

价格 7.00
运费 :10.00
评价 已有 0 条评价
人气 已有 316 人关注
数量
+-
库存8118
详细信息
产地

中国广东省东莞市

是否进口

品牌

俊嘉电子按钮开关

型号

BPS-05黑色自锁,BPS-05黑色无锁,BPS-05红色自锁,BPS-05红色无锁

产品类型

3

按钮头直径

2

触点类型

按键

按钮颜色

4

操作位置

5

产品介绍

  • BPS-05-2


    • 产品信息

    • 名称: 按钮开关

    • 品牌: 俊嘉电子

    • 货号: BSP-05

    • 颜色: 黑色

    • 产品特点

    •     按钮开关(英文名称:push-button switch)是指利用按钮推动传动机构,使动触点与静触点按通或断开并实现电路换接的开关。按钮开关是一种结构简单,应用十分广泛的主令电器。

               在电气自动控制电路中,用于手动发出控制信号以控制接触器、继电器、电磁起动器等。

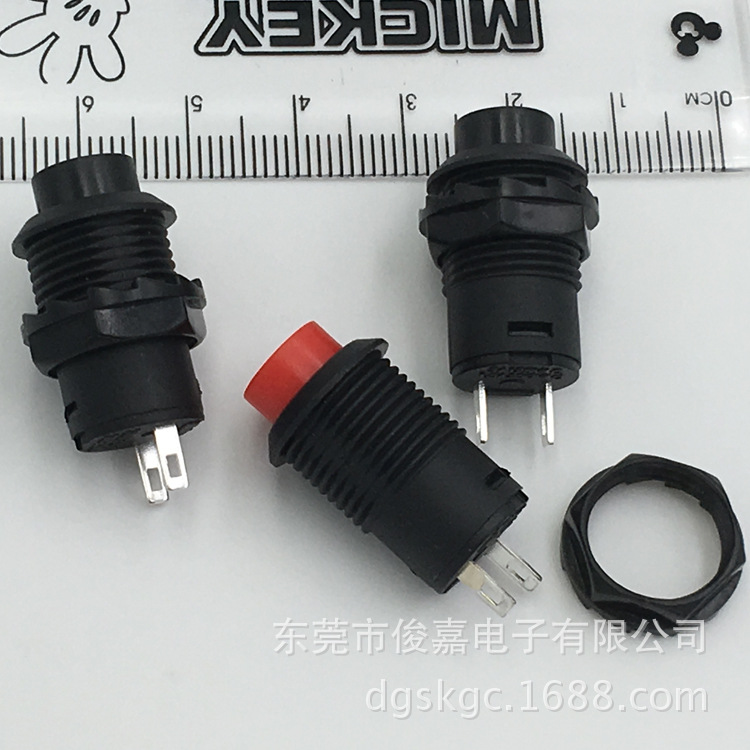

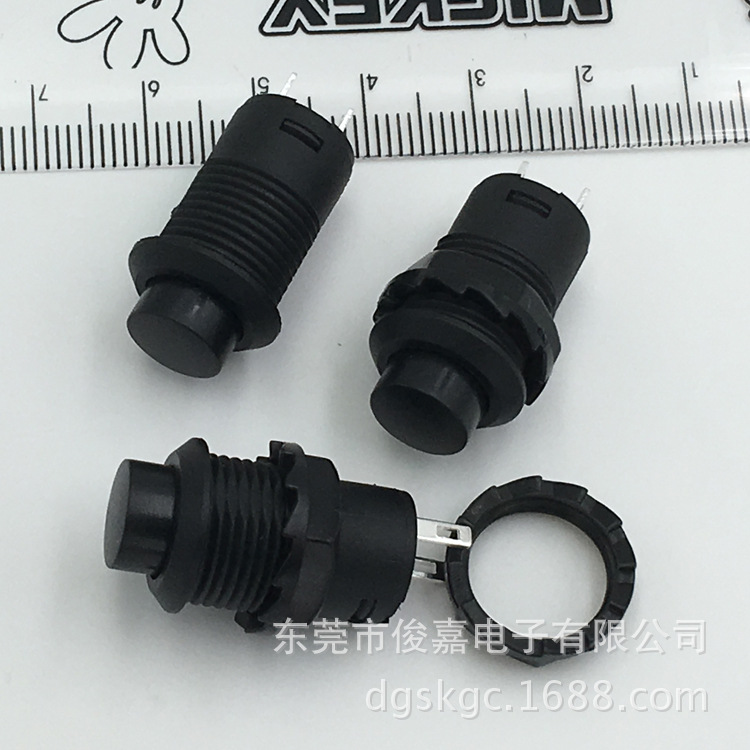

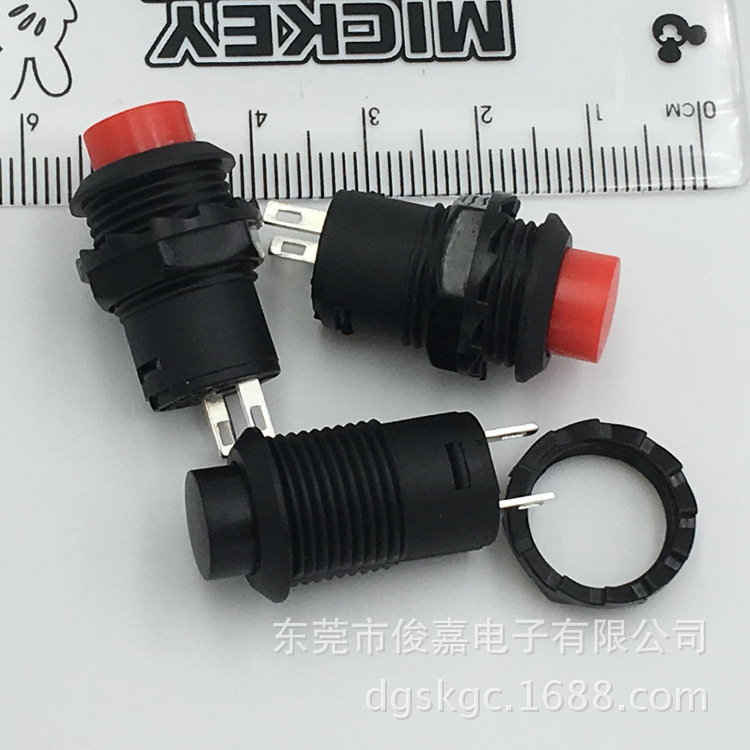

产品实拍图

  • BPS-05-4

  • BPS-05-1

产品技术指标:

额定负荷

2A 250V /5A 120V

机械寿命

100,000 cycles Min

接触电阻

100mΩMAX

电气寿命

50,000 cycles Min

绝缘阻抗

100MΩMIN

适用温度

上海龙凤1314-25 ℃ to 85 ℃

耐高压

AC 1000V(50-60HZ) 1min

适用湿度

85% RH

焊接温度

260±5°5s

操作力

依客户需求

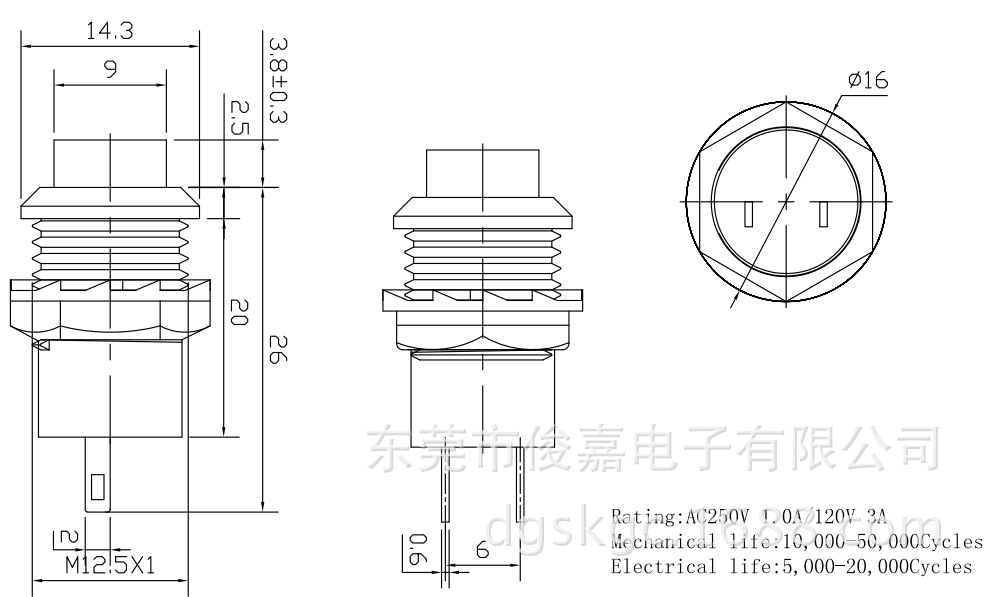

产品规格尺寸图

undefined



产品封装种类:

DIP插件封装。

规格分类:

按钮可按操作方式、防护方式分类,常见的按钮类别及特点:

开启式:适用于嵌装固定在开关板、控制柜或控制台的面板上。代号为K。

保护式:带保护外壳,可以防止内部的按钮零件受机械损伤或人触及带电部分,代号为H。

防水式:带密封的外壳,可防止雨水侵入。代号为S。

防腐式:能防止化工腐蚀性气体的侵入。代号为F。

防爆式:能用于含有爆炸性气体与尘埃的地方而不引起传爆,如煤矿等场所。代号为B。

旋钮式:用手把旋转操作触点,有通断两个位置,一般为面板安装式。代号为X。

钥匙式:用钥匙插入旋转进行操作,可防止误操作或供专人操作。代号为Y。

紧急式:有红色大蘑菇钮头突出于外,作紧急时切断电源用。代号为J或M。

自持按钮:按钮内装有自持用电磁机构,主要用于发电厂、变电站或试验设备中,操作人员互通信号及发出指令等,一般为面板操作。代号为Z。

带灯按钮:按钮内装有信号灯,除用于发布操作命令外,兼作信号指示,多用于控制柜、控制台的面板上。代号为D。

组合式:多个按钮组合。代号为E。

联锁式:多个触点互相联锁。代号为C。

按用途和结构分类:

1、常开按钮

2、常闭按钮

3、复合按钮

应用注意事项:

交流和直流电路中按钮开关能力有很大差异,需确认额定值。

直流的场合控制容量非常低。这主要是因为直流不象交流那样有零点(电流零交叉点),因此一旦产生电弧就很难消除,电弧时间很长。而且电流方向不变,所以会出现接点迁移现象,接点会由于凹凸不平而无法断开,可能导致误动作。

有些种类的负载的恒定电流和浪涌电流相差很大。需在允许的浪涌电流值范围内使用。闭路时的浪涌电流越大,接点的消耗量和迁移量也越大,就会因接点的熔接和迁移导致接点无法开关的故障。

在含有电感应的情况下会产生反向感应电压,电压越高能量越大,接点的消耗和迁移也随之增大,

因此,需确认额定的条件,在额定值中标出了控制容量,但仅这些是不够的,在接通时和切断时的电压、电流波形、负载的种类等特殊的负载电路中,必须分别进行实际设备测试确认。微小电压、电流的场合需使用微小负载用产品。使用一般用途的银质接点时,可能导致接触可靠性降低。

按钮开关超出按钮开关范围的微小型、高负载型时,请连接适合该负载的继电器。

确定各机种的额定值的条件如下:

感性负载:功率因数0.4以上(交流)、时间常数7ms以下(直流)。

灯负载:具有相当于恒定电流10倍的浪涌电流时的负载。

电动机负载:具有相当于恒定电流6倍的浪涌电流时的负载。

注:感性负载在直流电路中特别重要,因此必须充分了解负载的时间常数(L/R)的值。
