跨境属性

跨境包裹重量0.3kg

单位重量0.3kg

商品属性

产地湖南株洲

是否进口否

加工定制是

货号XKY-3D3Y

品牌欣科亿

型号XKY-3D3Y

类型电子式电能仪表

基本电流5A/1（A）

准确度等级0.5级

参比电压220（V）

电流倍率1.2

显示方式液晶

频率45-65（Hz）

订货号XKY-3D3Y

是否跨境出口专供货源否

商品描述

一、产品简介

引用国家标准

GB/T17883-1999 0.2S级和0.5S级静止式交流有功电度表

GB/T17882-1999 2级和3级静止式交流无功电度表

DL/T614-1997 多功能电能表

GB/T13850-1998交流电量转换为模拟量或者数字信号的电测量

相应国际标准

IEC 62053-22：2003电量测量设备(交流)-特珠要求第22部分：静态电度表(0.2S和0.5S级)

IEC 62053-23-2003电量测量设备(交流)-特殊要求-第23部分：静态无功表(2S和3S级)

IEC 61010-1：2001测量、控制以及实验室用电气设备的安全要求-第1部分：一般要求

IEC 61000-2-11电磁兼容性(EMC)-第2-11 部分

IEC 60068-2-30环境测试-第2-30部分

概述

本产品采用最现代的微处理器和数字信号处理技术，能够高精度

测量三相电网中的常用电力参数，三相电压、电流、功率、频率、

功率因数等常用电力参数，同时还具有电能累计、电能脉冲与网络

通信等功能，具有友好的人机操作界面。

本产品具有极高的性能价格比，可以直接取代常规测量指示仪表、

电能计量仪表以及相关的辅助单元。作为一种先进的智能化、数字化

的电网前端采集元件，已广泛应用于各种控制系统、SCADA系统和

能源管理系统中、变电站自动化、配电网自动化、小区电力监控、

工业自动化、智能建筑、智能配配电盘、开关柜中，具有安装方便、

接线简单、维护方便，工程量小、现场可编程设置输入参数、能够

完成业界不同PLC、工业控制计算机通讯软件的组网。

二、性能特点

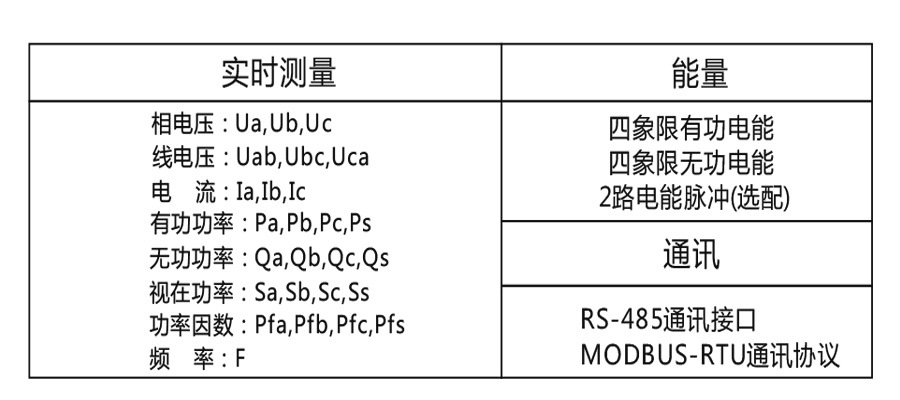

        1、高精度测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等电参量

2、正反向有功/无功电能计量

3、分时电能计量、分时电能定时抄表

4、测量三相电压、三相电流的总谐波畸变率(THD)，2-31次奇次谐波分量

5、提供数码管或液晶显示，本地数据查询

6、菜单直观，按键操作简单

7、电流、电压变比可编程

8、提供多回路的漏电流监控

9、提供多回路控制节点，可用于报警、跳闸等控制

10、支持消防联动，远程切断故障回路

11、支持RS-485通讯，Modbus-RTU协议

12、支持开关量输入、开关量输出、模拟量变送输出、电能脉冲输出

13、安装方便，接线简单，工程量小

14、宽范围交直流通用电源：AC/DC 80V~270V

15、可完成SCADA、PLC中多种通讯软件的组网

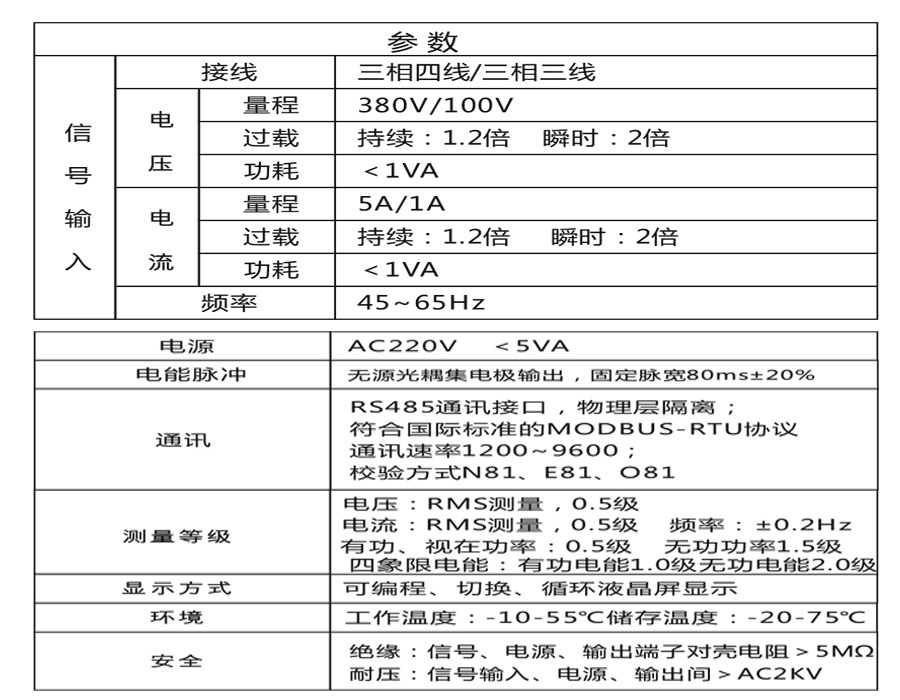

三、技术参数

1)辅助电源:本产品具备通用的（AC/DC）电源输入接口，若不作特殊说明， 提供的是ＡC220V电源接口的标准产品，请保证所提供的电源适用于 该系列的产品，以防损坏产品。 注：采用交流供电时，建议在火线一侧安装1A保险丝。电力品质较差 时，建议在电源回路安装浪涌抑制器防雷击，以及快速脉冲群抑制器。

2)输入信号:本产品采用了每个测量通道单独采集的计算方式，保证了使用时 完全一致对称，其具有多种接线方式，适用于不同的负载形式。 注：具体接线及仪表参数见仪表所带接线图。

3）功能模块

         通讯接口         1路RS-485通讯，Modbus-RTU协议

    波特率：1200~9600bps，默认2400bps

    开关量输入       支持4路干结点输入

    开关量输出       支持3路继电器输出，容量：AC250V/5A,DC30V5A

    变送输出         支持1路模拟量输出：0/4~20mA或0~5/10V

    电能脉冲输出  支持2路电能脉冲输出，常数：8000imp/KWh(Kvarh)

        具体功能以实物产品为准
